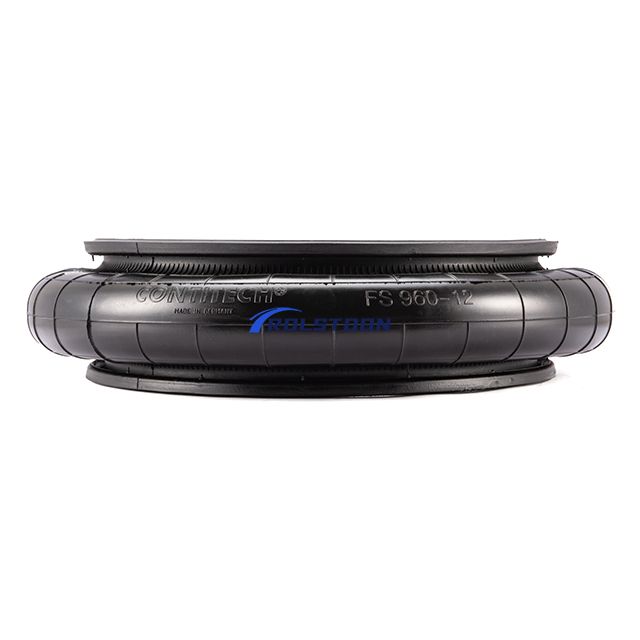

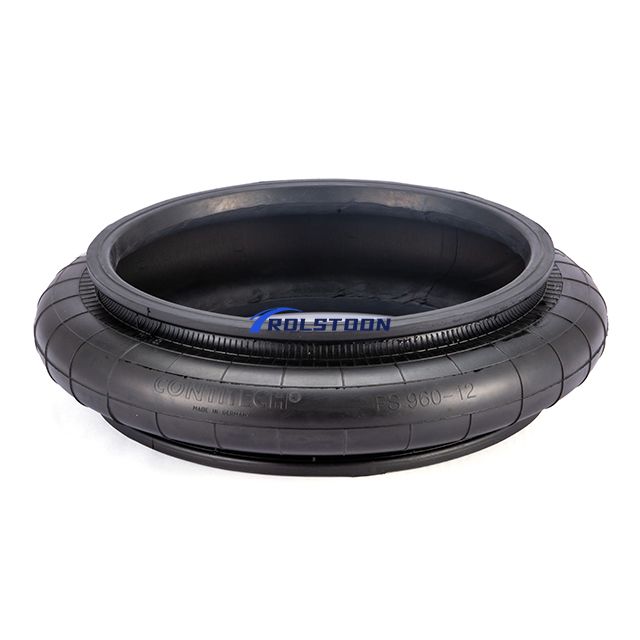

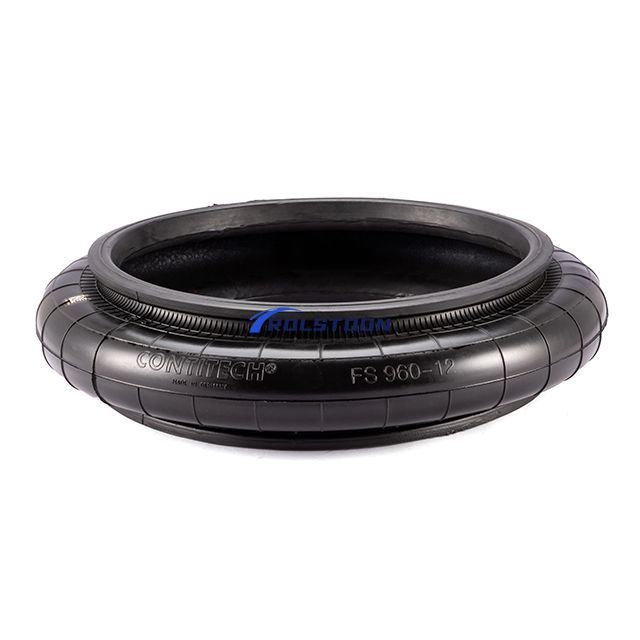

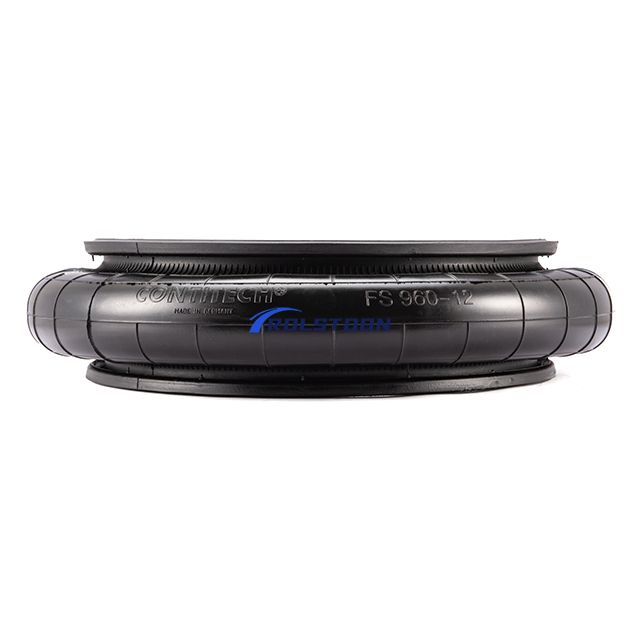

Continental ContiTech Ενεργοποιητής αέρα μονής περιέλιξης FS 960-12 VP / FS 960-12 CI G3/4

Μοντέλο:
FS 960-12 CI
Μάρκα:
ContiTech

Δεδομένα παραγγελίας αγοράς:	μόνο λαστιχένια φυσούνα με πτυχωτές πλάκες, είσοδος αέρα G3/4, A = 114,3 mm εξωκεντρικό
Κωδικός προϊόντος:
Διαθεσιμότητα:

Ποσότητα:



Ρωτώ Προσθήκη στο καλάθι

Continental Air Spring ContiTech Air Spring Ενεργοποιητής αέρα Μοντέλο σειράς C Air Actuator

Καθέκαστα

Μάρκα

Continental

ContiTech

Παρακάτω αριθμός

FS 960-12

FS 960 12

FS960-12

FS96012

Κωδικός HS

8708809000

Υλικό από καουτσούκ

Φυσικό καουτσούκ

Εύρος θερμοκρασίας

(-60 °C) -40 έως +50 °C (+70 °C)

(-76 °F) -40 έως +122 °F (+158 °F)

Οι αριθμοί σε παρένθεση υποδεικνύουν τις ελάχιστες και μέγιστες επιτρεπόμενες θερμοκρασίες εφαρμογής για το ελαστομερές, οπότε πρέπει να αναμένεται μικρότερη διάρκεια ζωής όταν λειτουργεί υπό αυτές τις συνθήκες.

Εύρος πίεσης εργασίας

0 to 8 bar

0 to 120 psi

Μέσον

Πεπιεσμένος αέρας ή άλλα αέρια

Επιτρεπόμενη γωνία κλίσης

μέγ. 10 έως 20 °

Εφαρμογές

Βιομηχανικός εξοπλισμός

Ελάχ. πίεση

0 bar

Δύναμη επιστροφής στο ελάχιστο ύψος

≤ 50 N

Συνολικό βάρος

12,5 κιλά

27,56 λίβρες

Απομόνωση κραδασμών – δυναμικές χαρακτηριστικές τιμές

Πίεση p [bar]	3	4	5	6	7	8	Τομ. V [l]
Δύναμη (φορτίο) F [kN]	28.6	38.3	47.8	57.5	67.2	76.6	14
Ταχύτητα ελατηρίου c [N/mm]	581	740.5	891.5	1035	1186	1329.5
Φυσική συχνότητα f ₀ [Hz]	2.3	2.2	2.2	2.1	2.1	2.1

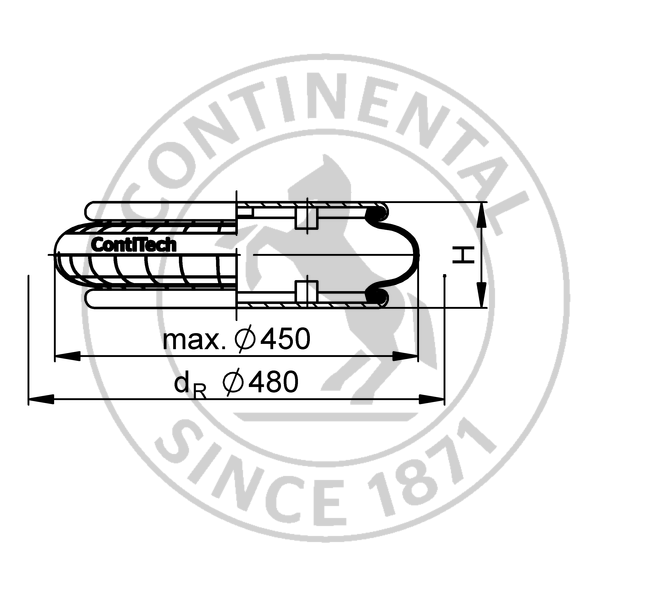

Ύψος σχεδίασης H: συνιστάται 130 mm, ελάχιστο 115 mm

Διαδικασία μέτρησης: Θερμοκρασία δωματίου / Δεδομένα δύναμης-ύψους-quasistatic / Δυναμικά δεδομένα στο 1 Hz

Πνευματική εφαρμογή – στατικές χαρακτηριστικές τιμές

Δύναμη F [kN]
Πίεση p [bar]	3	4	5	6	7	8	Τομ. V [l]
H = 160 [mm]	19.6	26.9	34.5	42.3	50.4	58.6	16
H = 140 [mm]	25.7	34.8	44	53.4	63	72.7	15
H = 120 [mm]	30	40.3	50.8	61.3	72.1	82.9	13
H = 100 [mm]	33	44.3	55.6	67.1	78.7	90.3	11
H = 80 [mm]	35	46.9	58.8	70.9	83.1	95.3	8.4
