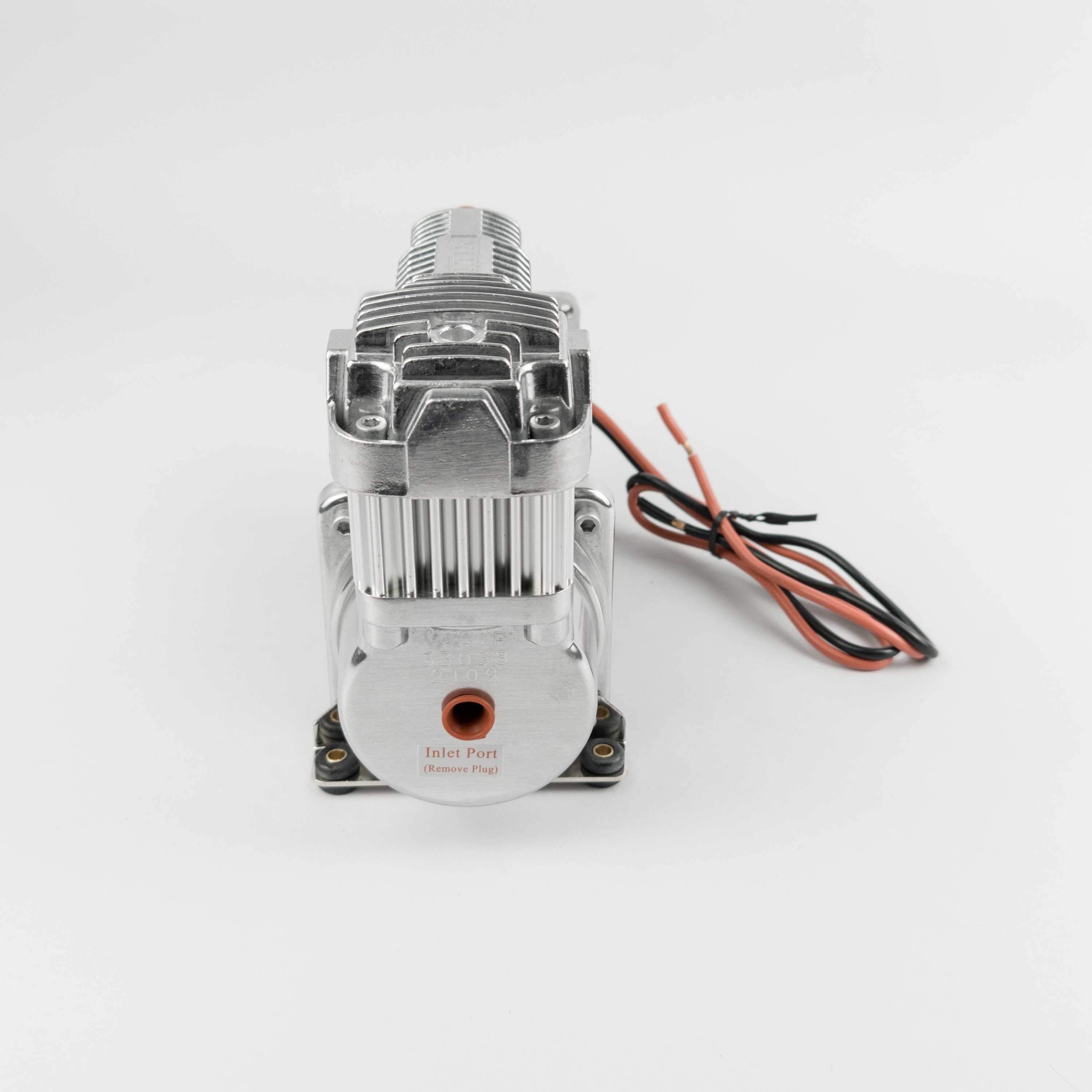

330C-HG | מדחס אוויר מסדרת Viair HG

מדחסי האוויר 330 Hyper Grade הם יחידות תעשייתיות בעלות עוצמה בינונית של 200 PSI המיועדות למילוי מיכלי אוויר וכוללות מכלול ראש שנועד לפיזור חום טוב יותר. הם מצוידים בצינור מוביל מצופה PTFE נפרד מפלדת אל חלד ובמכלול שסתום סימון המגן על המדחס מפני הפעלה מחדש של זרם גבוה. זמין ב-12V או 24V.

דֶגֶם:
330C-HG
מותג:
ויאיר

מתח:	12 וולט 24 וולט
מק'ט:
זמינות:

כמות:



לִשְׁאוֹל הוסף לסל

מדחס אוויר 12 וולט מדחס אוויר 24 וולט מדחס אוויר 200 PSI משאבת אוויר

מפרטים

קצב זרימת אוויר

1.09 CFM @ 0 PSI (PN 33035)

31 LPM @ 0 PSI (PN 33035)

1.27 CFM @ 0 PSI (PN 33038)

36 LPM @ 0 PSI (PN 33038)

מתח מנוע

12 וולט

24 וולט

סוג מנוע

מגנטי קבוע

מחזור חובה

100% @ 100 PSI (6.89 BAR)

50% @ 200 PSI (13.8 BAR)

מקסימום לחץ עבודה

200 PSI (1)

13.79 BAR (1)

מקסימום גודל מיכל אוויר

5.0 ליטר (1)

18.93 ל' (1)

מקסימום צריכה נוכחית

13 אמפר (PN 33035)

10 אמפר (PN 33038)

דירוג הגנה מפני כניסה

IP67

טמפרטורת סביבה מקסימלית

+158 מעלות צלזיוס (1)

+70 מעלות צלזיוס (1)

טמפרטורת סביבה מינימלית

-40 מעלות צלזיוס (1)

ב-Rush Current

76.36 אמפר @ 0 PSI (PN 33035)

41.6 אמפר @ 0 PSI (PN 33038)

רמת עוצמת הקול

81.3 dB @ 0 PSI (PN 33035)

74.2 dB @ 0 PSI (PN 33038)

מידות

9 אינץ' L x 4 אינץ' רוחב x 6.75 אינץ' H

228.6 מ'מ （L）x 100 מ'מ（W） x 171.5 מ'מ（H）

משקל נטו

8.25 פאונד (1)

3.74 ק'ג (1)

הערות

השתמש בחוט איטום להתקנה נכונה. סרט חוט אינו מומלץ. מומנט אטום כהלכה, מומנט מומלץ עבור 1/8' הוא 10 ~ 11 רגל פאונד. מומנט מומלץ עבור 1/4' ו-3/8' הוא 16 ~ 18 רגל פאונד. אלא אם צוין אחרת, הגלונים המוזכרים בדף האינטרנט הם כולם גלונים בארה'ב.

תכונות

מגן עומס יתר תרמי
מבודדי רעידות
חומרת הרכבה
שסתום סימון NPT בגודל 1/4 אינץ' כבד
פלדת אל חלד קלועה
צינור מנהיג מצופה PTFE
קו אוויר למסנן אוויר מרחוק
מכלול מסנן אוויר להתקנה מרחוק
(2) רכיבי מסנן אוויר חלופיים
הוראות התקנה

ביצועים

מדחס 12 וולט - מתח אספקה 13.8 וולט

PSI (פאונד לאינץ' רבוע)	CFM (רגל מעוקב לדקה)	A (אמפר)
0	1.09	7.5
10	0.99	8.3
20	0.88	9.3
30	0.85	10.0
40	0.81	10.6
50	0.78	11.1
60	0.74	11.5
70	0.72	11.7
80	0.71	12.0
90	0.67	12.1
100	0.64	12.2
110	0.58	12.3
120	0.55	12.2
130	0.51	12.2
140	0.48	12.2
150	0.48	12.1
160	0.44	12.1
170	0.41	12.0
180	0.37	11.9
190	0.35	11.7
200	0.34	11.6

BAR (1)	LPM (ליטר לדקה)	A (אמפר)
0	31	7.5
1.0	27	8.7
2.0	24	9.9
3.0	23	10.8
4.0	21.5	11.4
5.0	20.5	11.9
6.0	19	12.1
7.0	18	12.2
8.0	15.5	12.2
9.0	14.5	12.2
10.0	13.5	12.1
11.0	12.5	12.1
12.0	11.5	11.9
13.0	10	11.7
14.0	9.5	11.6

מדחס 24 וולט - מתח אספקה 28 וולט

PSI (פאונד לאינץ' רבוע)	CFM (רגל מעוקב לדקה)	A (אמפר)
0	1.27	4.4
10	1.22	4.9
20	1.13	5.5
30	1.06	5.9
40	1.02	6.1
50	1.01	6.5
60	0.95	6.7
70	0.90	6.9
80	0.87	7.0
90	0.83	7.1
100	0.79	7.1
110	0.72	7.2
120	0.69	7.2
130	0.67	7.2
140	0.64	7.3
150	0.60	7.3
160	0.55	7.4
170	0.51	7.4
180	0.49	7.2
190	0.46	7.2
200	0.44	7.1

BAR (1)	LPM (ליטר לדקה)	A (אמפר)
0	36	4.4
1.0	33	5.1
2.0	31	5.8
3.0	29	6.4
4.0	27.5	6.6
5.0	25.5	7.0
6.0	24	7.1
7.0	22.5	7.1
8.0	20	7.2
9.0	19	7.2
10.0	17	7.3
11.0	15.5	7.4
12.0	14.5	7.3
13.0	13	7.2
14.0	12	7.1

תעריפי מילוי

מדחס 12 וולט

מיכל 2.5 ליטר	קצב מילוי
0 עד 145 PSI	5 דקות 19 שניות (± 15 שניות)
110 עד 145 PSI	דקה אחת 48 שניות (± 10 שניות)
0 עד 200 PSI	9 דקות 14 שניות (± 15 שניות)
165 עד 200 PSI	2 דקות 46 שניות (± 10 שניות)
מיכל 5.0 ליטר	קצב מילוי
0 עד 145 PSI	10 דקות 37 שניות (± 15 שניות)
110 עד 145 PSI	3 דקות 22 שניות (± 10 שניות)
0 עד 200 PSI	18 דקות 08 שניות (± 15 שניות)
165 עד 200 PSI	5 דקות 18 שניות (± 10 שניות)

מדחס 24 וולט

מיכל 2.5 ליטר	קצב מילוי
0 עד 145 PSI	4 דקות 20 שניות (± 15 שניות)
110 עד 145 PSI	דקה אחת 28 שניות (± 10 שניות)
0 עד 200 PSI	7 דקות 02 שניות (± 15 שניות)
165 עד 200 PSI	דקה אחת 55 שניות (± 10 שניות)
מיכל 5.0 ליטר	קצב מילוי
0 עד 145 PSI	8 דקות 54 שניות (± 15 שניות)
110 עד 145 PSI	2 דקות 55 שניות (± 10 שניות)
0 עד 200 PSI	14 דקות 45 שניות (± 15 שניות)
165 עד 200 PSI	4 דקות 01 שניות (± 10 שניות)
