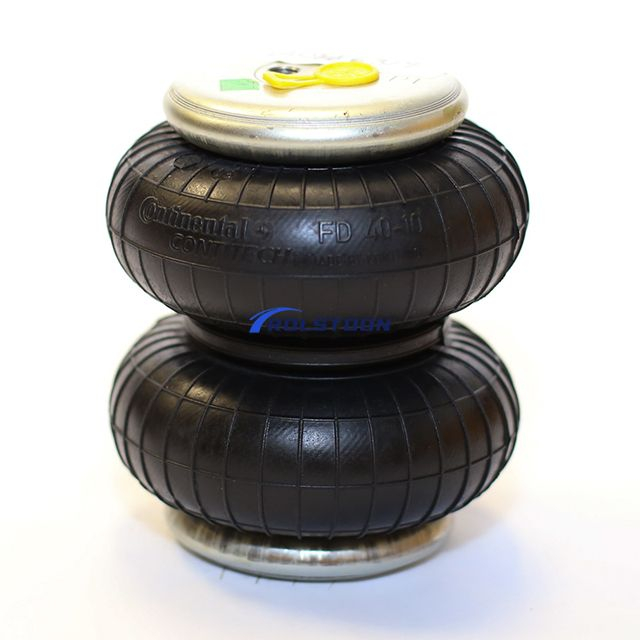

Continental ContiTech Пневматический привод с двойной спиралью FD 40-10 VP / FD 40-10 CI G1/8 / FD 40-10 CI G1/8 NIRO

Модель:
ФД 40-10 КИ
Бренд:
ContiTech

Данные заказа на поставку:	только резиновые сильфоны с гофрированными пластинами, воздухозаборник G1/8, A = 10 мм внецентренный с гофрированными пластинами из нержавеющей стали, воздухозаборник G1/8, эксцентрик A = 10 мм
Артикул:
Наличие:

Количество:



Запросить Добавить в корзину

Continental Пневматическая пружина ContiTech Пневматическая пружина Воздушный привод Модель серии C Воздушный привод

Подробности

Бренд

Continental

ContiTech

Ниже номер

ФД 40-10

ФД 40 10

ФД40-10

FD4010

код ТН ВЭД

8708809000

Материал резина

Натуральный каучук

Диапазон температур

(-60 °С) От -40 до +50 °С (+70 °С)

(-76 °F) От -40 до +122 °F (+158 °F)

Цифры в скобках указывают минимальную и максимальную допустимые температуры применения эластомера, при этом при эксплуатации в этих условиях следует ожидать более короткого срока службы.

Диапазон рабочего давления

0 to 8 bar

0 to 120 psi

Середина

Сжатый воздух или другие газы

Допустимый угол наклона

макс. от 15 до 25 °

Приложения

Промышленное оборудование

Мин. давление

0 бар

Возврат силы на минимальную высоту

≤ 200 Н

Общий вес

1,3 кг

2,87 фунта

Виброизоляция – динамические характеристики

Давление p [бар]	3	4	5	6	7	8	Том. В [л]
Усилие (нагрузка) F [кН]	1.1	1.5	2.0	2.4	2.8	3.2	1.2
Жесткость пружины c [Н/мм]	34	45	58	70	83	95
Собственная частота f ₀ [Гц]	2.8	2.8	2.7	2.7	2.7	2.7
Проектная высота H: рекомендуется 160 мм, минимум 150 мм.

Процедура измерения: Комнатная температура/квазистатические данные о силе-высоте/динамические данные при 1 Гц

Пневматическое применение – статические значения характеристик

Сила F [кН]
Давление p [бар]	3	4	5	6	7	8	Том. В [л]
В = 160 [мм]	1.12	1.55	2	2.4	2.8	3.2	1.2
В = 140 [мм]	1.6	2.17	2.8	3.3	3.9	4.5	1.1
В = 120 [мм]	2	2.65	3.4	4.1	4.8	5.5	0.9
В = 100 [мм]	2.3	3.1	4	4.8	5.6	6.4	0.7
В = 80 [мм]	2.6	3.5	4.47	5.4	6.26	7.1	0.6
