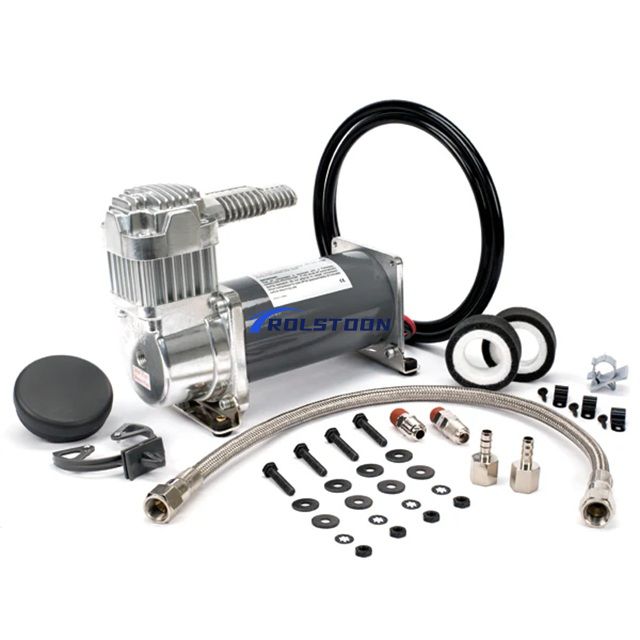

330C-IG
Viair
| Spanning: | |
|---|---|
| SKU: | |
| Beschikbaarheid: | |
| Aantal: | |
Thermische overbelastingsbeveiliging
Trillingsisolatoren
Montagemateriaal
Zwaar uitgevoerde 1/4 ″ NPT-terugslagklep
Roestvrij staal gevlochten PTFE-gevoerde leiderslang
Luchtleiding voor op afstand gemonteerd luchtfilter
Op afstand gemonteerde luchtfilterconstructie
(2) Vervangende luchtfilterelementen
Installatie-instructies
LET OP:
Gebruik draadafdichtmiddel voor een juiste installatie. Draadtape wordt niet aanbevolen. Bij een goede afdichting is het aanbevolen aanhaalmoment voor 1/8 " 10 ~ 11 ft. lbs . Aanbevolen koppel voor 1/4 " en 3/8 " is 16 ~ 18 ft. lbs . Tenzij anders aangegeven zijn de op de webpagina genoemde gallons allemaal Amerikaanse gallons.
| PSI | CFM | A | BAR | LPM | A |
|---|---|---|---|---|---|
| 0 | 1.06 | 7 | 0 | 30.0 | 7 |
| 10 | 1.00 | 8 | 1.0 | 27.0 | 8 |
| 20 | 0.90 | 9 | 2.0 | 24.2 | 10 |
| 30 | 0.85 | 10 | 3.0 | 21.1 | 10 |
| 40 | 0.76 | 10 | 4.0 | 19.7 | 11 |
| 50 | 0.72 | 11 | 5.0 | 18.3 | 12 |
| 60 | 0.69 | 11 | 6.0 | 17.7 | 12 |
| 70 | 0.65 | 12 | 7.0 | 17.0 | 13 |
| 80 | 0.64 | 12 | 8.0 | 15.5 | 14 |
| 90 | 0.62 | 12 | 9.0 | 14.4 | 15 |
| 100 | 0.60 | 13 | 10.0 | 13.0 | 16 |
| 110 | 0.57 | 13 | |||
| 120 | 0.53 | 14 | |||
| 130 | 0.51 | 15 | |||
| 140 | 0.48 | 16 | |||
| 150 | 0.44 | 15 |
| PSI | CFM | A | BAR | LPM | A |
|---|---|---|---|---|---|
| 0 | 1.16 | 4 | 0 | 33.0 | 4 |
| 10 | 1.05 | 5 | 1.0 | 28.5 | 5 |
| 20 | 0.95 | 5 | 2.0 | 25.1 | 6 |
| 30 | 0.88 | 6 | 3.0 | 22.6 | 6 |
| 40 | 0.81 | 6 | 4.0 | 21.2 | 7 |
| 50 | 0.78 | 6 | 5.0 | 20.0 | 7 |
| 60 | 0.74 | 7 | 6.0 | 19.0 | 7 |
| 70 | 0.71 | 7 | 7.0 | 17.7 | 8 |
| 80 | 0.69 | 7 | 8.0 | 16.5 | 9 |
| 90 | 0.66 | 7 | 9.0 | 15.0 | 9 |
| 100 | 0.63 | 8 | 10.0 | 13.5 | 8 |
| 110 | 0.60 | 8 | |||
| 120 | 0.57 | 9 | |||
| 130 | 0.53 | 9 | |||
| 140 | 0.49 | 8 | |||
| 150 | 0.46 | 8 |
| 2,5 GALLON | TANKVULSNELHEID |
|---|---|
| 0 tot 105 PSI | 3 minuten 40 seconden (± 10 seconden) |
| 85 tot 105 PSI | 50 seconden (± 05 seconden) |
| 0 tot 145 PSI | 5 minuten 45 seconden (± 10 seconden) |
| 110 tot 145 PSI | 1 minuut 44 seconden (± 05 seconden) |
| 5,0 GALLON | TANKVULSNELHEID |
| 0 tot 105 PSI | 7 minuten 24 seconden (± 15 seconden) |
| 85 tot 105 PSI | 1 minuut 40 seconden (± 05 seconden) |
| 0 tot 145 PSI | 12 minuten 12 seconden (± 15 seconden) |
| 110 tot 145 PSI | 3 minuten 30 seconden (± 10 seconden) |
| 2,5 GALLON | TANKVULSNELHEID |
|---|---|
| 0 tot 105 PSI | 3 minuten 09 seconden (± 10 seconden) |
| 85 tot 105 PSI | 45 seconden (± 05 seconden) |
| 0 tot 145 PSI | 5 minuten 00 seconde (± 10 seconden) |
| 110 tot 145 PSI | 1 minuut 31 seconden (± 05 seconden) |
| 5,0 GALLON | TANKVULSNELHEID |
| 0 tot 105 PSI | 6 minuten 20 seconden (± 10 seconden) |
| 85 tot 105 PSI | 1 minuut 26 seconden (± 05 seconden) |
| 0 tot 145 PSI | 10 minuten 00 seconde (± 15 seconden) |
| 110 tot 145 PSI | 3 minuten 12 seconden (± 10 seconden) |
